我院装配式智慧健康监测试验平台于2019年11月28日建成投入使用，主要包括装配式试验平台和智慧健康监测系统。装配式试验平台（图1）为预应力装配式简支铝桁梁桥，由主桁梁和横梁组成，主桁梁3米一个节段进行预制拼装而成。桥长22.54米，宽1.92米，高1.66米，采用钢化玻璃桥面和玻璃挡板，桥梁两侧安装景观灯供夜间照明，搭配装配式旋转楼梯（图2）。智慧健康监测系统（图3）由光纤光栅传感器、24通道光纤光栅解调设备、监测软件组成。通过105英寸LED显示屏（图4）实时显示软件数据及图表等。该试验平台充分体现快速装配化的特点，同时对结构使用状态下受力变化进行智慧化实时监测。

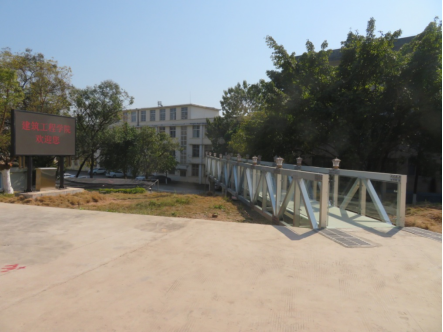

图1 装配式试验平台

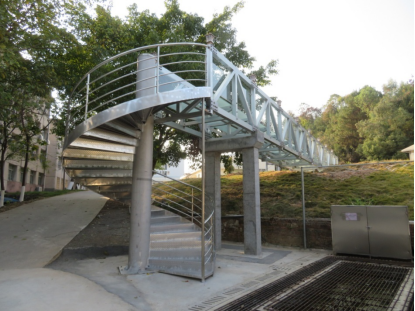

图2 装配式楼梯

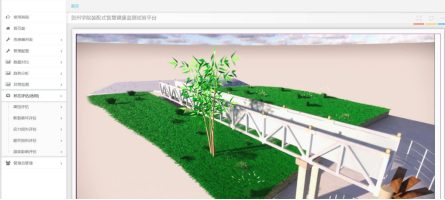

图3智慧健康监测系统
图4LED显示屏
（一）服务本科人才培养
装配式智慧健康监测试验平台主要服务于我院开设的《装配式建筑概论》、《装配式建筑工程造价》、《钢结构基本原理及设计》、《钢结构课程设计》、《土木工程结构试验》、《土木工程测试技术》和《结构有限元分析与SAP2000应用》等课程，以及《混凝土结构基本原理》和《混凝土结构设计》中的“预应力”相关知识点等；同时也是我院获批的广西住房和城乡建设厅“广西装配式建筑技术研发及人才培训基地”示范基地建设的重要组成部分。
（二）服务科学研究

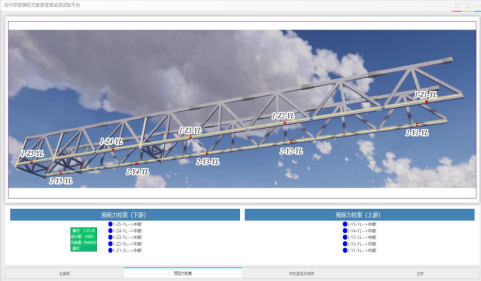

图4预应力拉索图
1、自感知型预应力体系
自感知型预应力体系：自身具有感知受力功能的结构预应力体系。自感知钢绞线：在钢绞线中心丝表面开约0.5mm深小槽，将直径为0.1mm光纤光栅植入槽内与中心丝耦合在一起，制成感知受力功能的自感知钢绞线（图5）和自感知型预应力体系（图6）。
图5自感知钢绞线图6自感知型预应力体系
单根光纤可刻多个光栅，即单根自感知钢绞线纵向可包含多个测点（图7）。
图7光栅测点
光纤光栅传感优点：（1）抗电磁干扰：电磁辐射频率比光波低许多，光纤中传输的光信号不受电磁干扰影响；（2）耐腐蚀，化学性能稳定：制作光纤的材料一石英具有极高的化学稳定性,光纤传感器适用于恶劣环境；（3）传输及熔接损耗小：传输损耗约0.25dB/km，熔接损耗约0.2dB/点，适合远距离监测；（4）体积小、重量轻：适用特殊场合，便于与基材耦合成智能材料；（5）传输容量大：可实现多点分布式测量，单根光纤最大可串接20个光栅传感器；（6）电绝缘性能好：光纤由电介质构成，且无需电源驱动，适宜于在易燃易爆的环境中使用（图8）。

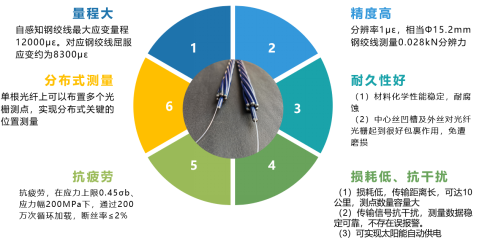

图8自感知钢绞线优点
2、监测系统

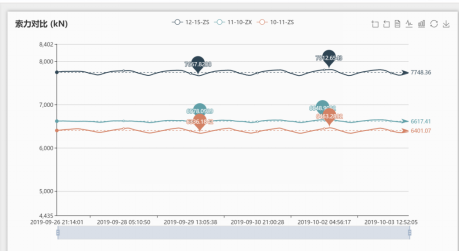

在线监测系统功能：实时索力显示功能；历史索力对比、实际索力与设计索力对比；安全预警；传感器异常检测；索力发展趋势预测（图9）。
图9在线监测系统
